HCBE笼式调节阀
发布日期:2017-06-03
浏览次数:0
| 说明: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

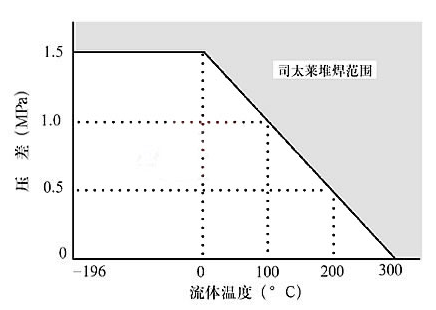

阀 体 型式：直通铸造球型阀公称通径：100、150、200mm 公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa 连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等焊接连接：嵌接焊SW（40～50mm）材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等上阀盖：常温型（P）：-17～+230℃ 伸长Ⅰ型（E1）：-45～-17℃ +230～+566℃ 伸长Ⅱ型（E2I）：-100～-45℃ 伸长Ⅱ型（E2W）：-196～-100℃ 注:工作温度不准超过各种材料的允许范围。 压盖型式：螺栓压紧式填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 阀内组件阀芯型式：柱塞型压力平衡式阀芯流量特性：高容量流量特性,参考图金属阀座:等百分比特性（%）和线性特性（L）软阀座:等百分比特性（%）和线性特性（L），高精度流量特性,参考图金属阀座:等百分比特性（%）和线性特性（L）软阀座:等百分比特性（%）和线性特性（L） 注：1、整体式和分离式套筒应根据公称通径、材料和工作温度而定。2、软阀座的工作温度和压差范围，请参考图3 材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 执行机构 型式：LHA多弹簧式薄膜执行机构膜片材料：乙丙橡胶夹尼龙布弹簧范围：20～100kPa、80～240kPa 供气压力：140、160、280、350kPa 气源接口：Rc1/4 环境温度：-30～+70℃ 阀作用型式：气-开式或气-关式附件：定位器、手轮机构、气动阀位传送器等。 性能 泄漏量：金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级回差：带定位器：小于全行程的1%，不带定位器：小于全行程的3%（LHA1型小于全行程的5%）基本误差：带定位器：小于全行程的±1%，不带定位器：小于全行程的±5% 注：采用标准的V型聚四氟乙烯填料 可调范围：50：1（0.25≤Cv≤14）或30：1（CV≤0.16） Cv值和行程 A、高容量套筒
流量特性  高精度流量特性曲线图   备注：1、17-4PH不锈钢（SCS24）不需堆焊。 2、空化、闪蒸和禁油的场合，不管工作温度和压力多大，建议堆焊司太莱合金。 允许压差 A.气—关式阀
B.气—开式阀
2.黑线框内数字表示阀配用标准规格执行机构。 法兰距 mm
外形尺寸 mm
2、表上H栏尺寸是调节阀不带手轮机构的数值，如果带顶装手轮机构，那么要相应加上手轮机构的尺寸。 3、伸长Ⅰ型H栏尺寸，左边数字为JIS 10K和ANSI 125，150的阀，右边数字为JIS 16K和ANSI300以上的阀。 重量 kg
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
