YWK-50压力控制器

发布日期:2017-06-03 浏览次数:0

说明:

YWK-50压力控制器采用波纹管式传感器。可用于气体、蒸汽等气体介质和液体介质。控制器的设定值可调，调节范围-0.1……4Mpa。
YWK-50型：采用酚醛压塑型粉壳体，为普通型。

◇ 主要技术性能：
   环境温度：-25～55℃
   外壳防护等级：YWK-50 IP40
   抗振性能：YWK-50 10～60Hz 0.075mm
                    60～150Hz 10m/s²

触点容量：AC380V 3A（阻性）
DC220V 2.5A（阻性）
重复性误差：见规格表
机械寿命：10⁵次

◇ 规格：

● 切换差可调

序号	设定值调节范围 MPa	切换差调节范围 MPa	设定值误差 MPa	重复性误差 MPa	备注
1	-0.1……0	0.0065……0.026	±0.004	0.002	同序号6-11备注栏
2	0……0.1	0.006……0.028	±0.004	0.002	被控介质对黄铜、锡青铜、铅锡焊料无腐蚀作用
3	0……0.2	0.01……0.08	±0.008	0.004
4	0……0.3	0.025……0.1	±0.012	0.006
5	0……0.5	0.03……0.1	±0.02	0.01
6	0……0.8	0.07……0.25	±0.032	0.016	被控介质对黄铜1Cr18Ni 9Ti不锈钢铅锡焊料无腐蚀作用
7	0……1	0.07……0.25	±0.04	0.02
8	0……1.5	0.1……0.28	±0.06	0.03
9	0……2	0.12……0.3	±0.08	0.04
10	0……3	0.15……0.5	±0.12	0.06
11	0……4	0.25……0.6	±0.16	0.08

◇ 设定值的调整：

    压力控制器的设定值调整步骤，举例说明如下：
    [例]：选用0～0.8MPa规格的压力控制器，要求控制气体压缩机的输出压力保持在0.5～0.6MPa之间，具体操作步骤如下：
     ● 将控制器的开关接线端子接入压缩机电机的电源控制回路中（接1.3端子则降压接通，升压断开）。将被控气体导入控制器波纹管室。
     ● 旋动设定值调节杆，使指针指示在标度尺刻度0.5MPa上，此值即为下切换值。
     ● 接通电源，使压缩机工作，气体压力上升。反复调整切换差旋钮，使压力上升到0.6MPa（上切换值）时控制器开关切换。

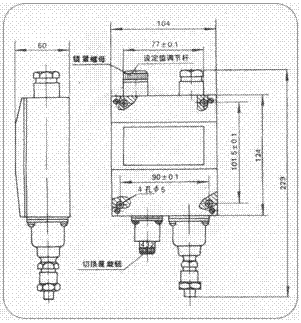

◇ 外形及安装尺寸：

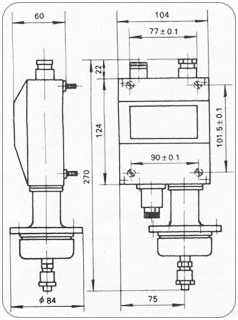

序号3～11规格的压力控制器

◇ 安装：

     ● 打开表盖，将控制器垂直安装在仪表板上，严禁用手拨动或用工具碰撞拨臂，以防改变性能。
     ● 取下锁紧螺母旋动调节杆，使指针指在所需控制的压力设定值上，拧紧锁紧螺母。
     ● 旋动切换差旋钮，以获取需要的切换差。

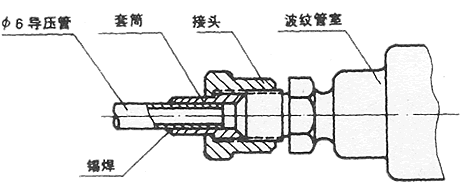

     ● 旋下接头将直径为6毫米的金属导压管的一断锡焊在套筒上，然后旋紧接头使连接管密封，
       被控介质由金属导压管进入波纹管室，如下图所示。
